Tiro parabolico

2.3 MOVIMIENTO EN DOS DIMENSIONES

A)    TIRO PARABÓLICO

Diferenciar el movimiento en dos dimensiones en el lanzamiento horizontal y en el tiro con ángulo.

Para todos los proyectiles lanzados con el mismo impulso, la altura máxima, el alcance horizontal y el tiempo están determinados por el ángulo de salida.

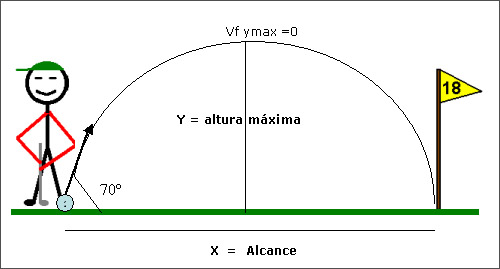

LANZAMIENTO CON ÁNGULO

La velocidad inicial del proyectil (Vo) tiene dos componentes (Vx y Voy) que se calculan con

Vx = Vo Cos q y Voy = Vo Senq.

Para cualquier instante del movimiento, la velocidad del proyectil tiene dos componentes (Vx y Vy).

La posición también tiene las dos coordenadas (X, Y)

COMPONENTE VERTICAL

Verticalmente el movimiento es uniformemente acelerado. La única fuerza que actúa sobre el proyectil es la gravedad, por lo que la aceleración es g.

Para cualquier instante del movimiento la velocidad vertical (Vy) debe calcularse como si fuera lanzamiento vertical

COMPONENTE HORIZONTAL

Horizontalmente la velocidad es constante Vx = VoCosq y debe calcularse como si fuera movimiento rectilíneo uniforme.

Para todos los proyectiles lanzados con el mismo impulso, la altura máxima, el alcance horizontal y el tiempo están determinados por el ángulo de salida.



Al aumentar el ángulo, el alcance horizontal “X”, la altura máxima y el tiempo aumentan.

El alcance máximo se logra con el ángulo de 45°, Con el incremento del ángulo, aumenta la altura máxima y el tiempo.

Con ángulos mayores que 45° el alcance disminuye, pero la altura máxima y el tiempo siguen aumentando.

Incrementado mas el ángulo, el alcance sigue disminuyendo y la altura máxima y el tiempo continúan incrementándose.

En este tipo de movimiento siempre el primer paso es obtener la velocidad inicial en “x” y en “y .

EJEMPLO

Se patea un balón de fútbol con un ángulo de 37° con una velocidad de 20 m/s.

 Calcule:

a) La altura máxima.

b) El tiempo que permanece en el aire.

c) La distancia a la que llega al suelo.

d) La velocidad en X y Y del proyectil después de 1 seg de haber sido disparado

Datos

Ángulo = 37°	a) Ymax = ?	d) Vx =?
Vo = 20m/s	b) t total = ?	Vy = ?
g= -9.8 m/s^2	c) X = ?

Paso 1

Vox = Vo Cos a = 20 m/s Cos 37° = 15.97 m/s

Voy = Vo Se n a = 20 m/s Sen 37° = 12.03 m/s

Paso 2

Calcular el tiempo de altura máxima , donde Voy = 0

Por lo tanto : t = (Vfy - Voy) / g = (0 - 12.03 m/s) / 9.8 = 1.22.seg.

Paso 3

Calcular a) la altura máxima:

Ymax = Voy t + gt^2 / 2= 12.03 m/s ( 1.22s) + (( -9.8m/s^2 )(1.22s)^2) / 2 = 7.38m

Paso 4

Calcular b) el tiempo total . En este caso solo se multiplica el tiempo de altura máxima por 2, porque sabemos que la trayectoria en este caso es simétrica y tarda el doble de tiempo en caer el proyectil de lo que tarda en alcanzar la altura máxima.

T total = tmax (2) = 1.22s (2) = 2.44 s.

Paso 5

Calcular el alcance máximo, para lo cual usaremos esta formula:

X = Vx t total = 15.97 m/s ( 2.44s) = 38.96 m.

Paso 6

Vfy = gt + Voy = (- 9.8) ( 1seg.) + 12.03 m/s = 2.23 m/s

Vfx = 15.97 m/s ,ya que esta es constante durante todo el movimiento.

ACTIVIDAD No. 7

INSTRUCCIONES:

Resolver los siguientes ejercicios y entregarlos a su maestro en hojas blancas en la fecha indicada por él.

1.- Un proyectil es disparado con una rapidez inicial de 75.2 mIs, a un ángulo de 34.5° por encima de la horizontal a lo largo de un campo de tiro plano. Calcule

a) La máxima altura alcanzada por el proyectil.

b) El tiempo que total que el proyectil permanece en el aire

c) La distancia horizontal total

d) La velocidad de X y Y del proyectil después de 1.5 s de haber sido disparado

2.- Una flecha se dispara con un ángulo de 50° con respecto a la horizontal y con una velocidad de 35 m/s.

a) ¿Cuál es su posición horizontal y vertical después de 4 segundos?

b) Determine las componentes de su velocidad después de 4 segundos.

c) ¿Cuál es la velocidad en X y Y después de 4 segundos?

 ACTIVIDAD NO_____

Da dos ejemplos de la vida cotidiana donde creas tu que aparece el modelo físico de movimiento parabólico y tiro parabólico.

3.- Una piedra se arroja horizontalmente a 15 m/s desde la parte más alta de un risco de 44 m de altura.

a) ¿Qué tiempo tarda la piedra en llegar a la base del risco?

b) ¿Qué tan lejos de la base del risco choca la piedra con el piso?

c) ¿Cuál su velocidad horizontal después de 1.5 segundos?

3.- Una pelota de golf se golpea con un ángulo de 45° con la horizontal. Si la velocidad inicial de la pelota es de 50 m/s:

a) ¿Cuánto tiempo permanece la pelota en el aire?

b) ¿Cuál su altura máxima?

c) ¿Cuál su alcance horizontal?
